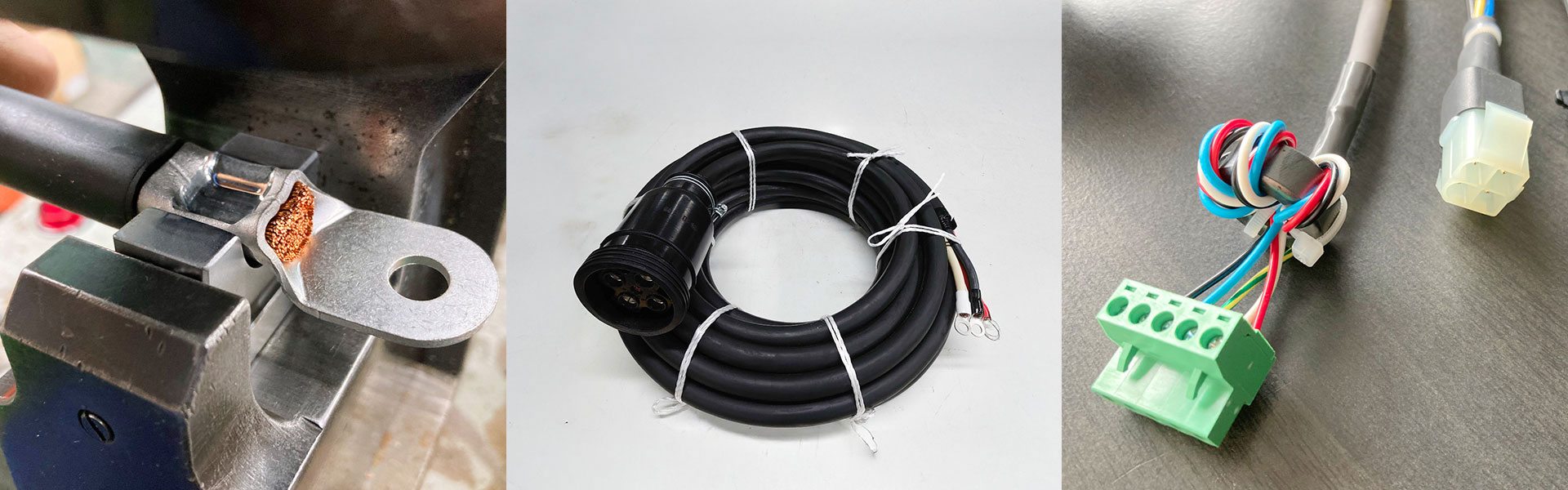

Cable Processing Products
ケーブル加⼯品
制御ケーブル、キャブタイヤケーブルをはじめとする多種多様なケーブル（細物〜太物）や、
ガスホースの加工・組立品をご提供しております。
熟練の作業者による手加工を中心として自動機械を組み合わせたフレキシブルな生産体制にて
オートメーションでは困難なカスタムメイドに対応、小ロット〜中ロットまでの加工・製作が可能です。
試作製作、納期短縮、VE提案もお気軽にご相談ください。
［ 製作実績 ］
溶接機用、発電機用、配電盤用、ファクトリーオートメーションのロボット用など、各種ケーブル加⼯品
各種加⼯サービス

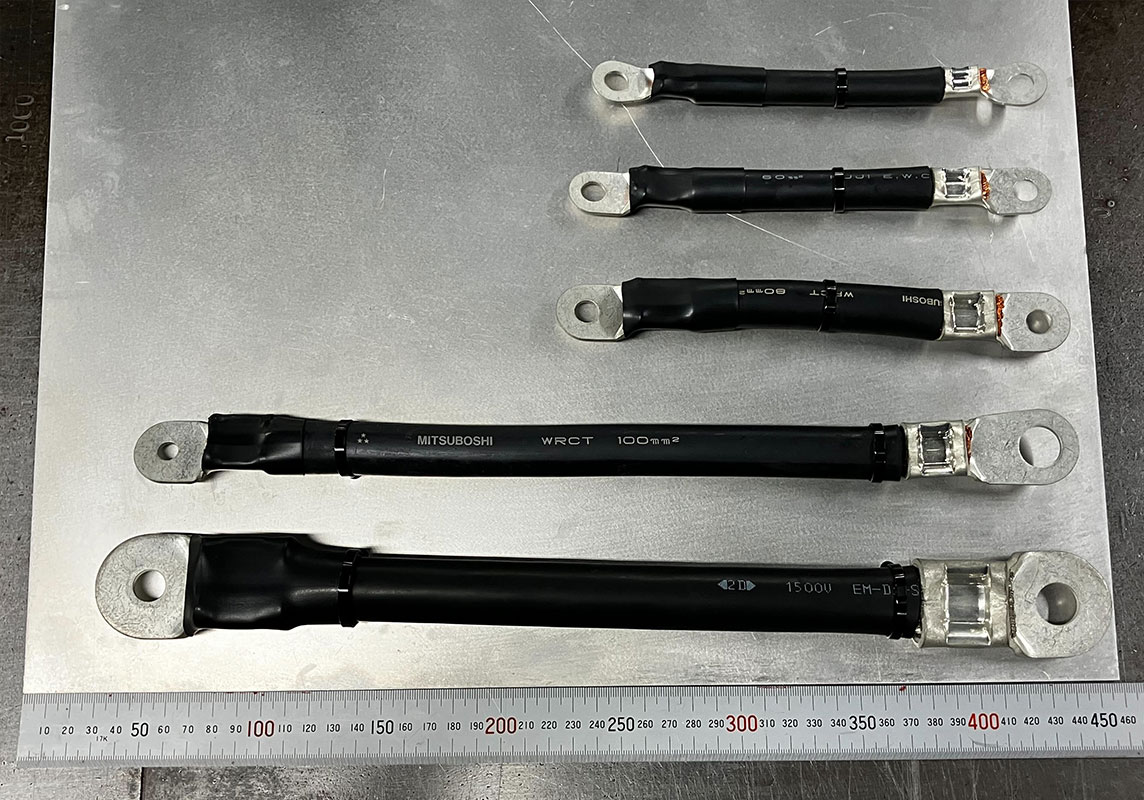

圧着加工

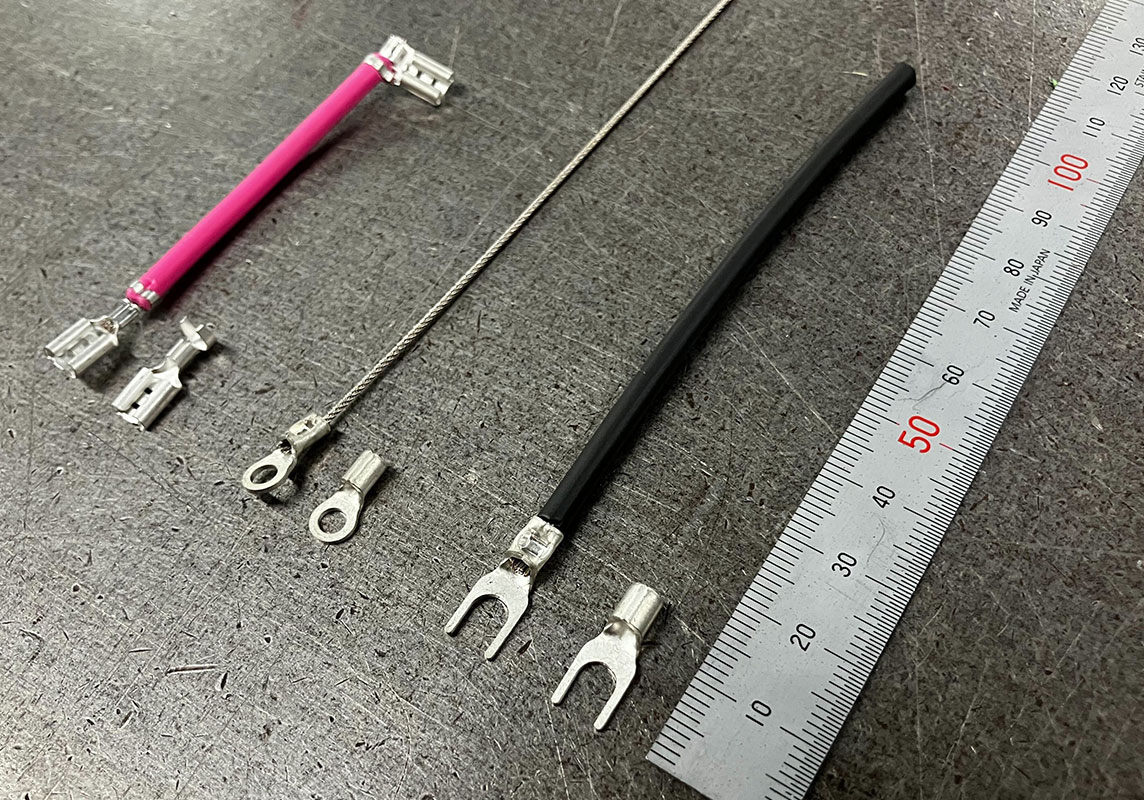

圧着端⼦（1.25～300sq対応）、各種メーカーコンタクト、圧着ピン等の圧着加⼯に対応しております。
［ 圧着実績 ］
国内規格電線
WL-1（MLFC、LMFC）/ VCT / VCTF / PNCT / 2PNCT / WCT / WNCT / WRCT / WRNCT
海外規格電線
ULシリーズ

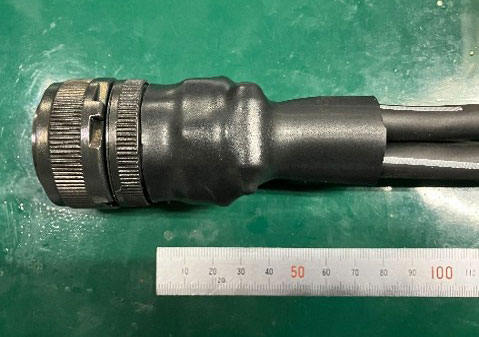

収縮加工
収縮チューブによる絶縁処理（防水・防塵及び感電や火傷防止）に対応しております。
［ 課題解決の実績 ］
収縮加工が困難とされる形状への工夫や、ボルト穴箇所に切掛けを入れる処理、収縮チューブが付けられない端面にゴムシートを被せた上で収縮加工を施すなど、柔軟な発想によりお客様の課題を解決した事例が多数ございます。
半田加工
国内はんだ協会認定の資格保持者が、手半⽥付けにて各種コネクタ、プラグ等の半⽥付けを行っております。
またロウ付けも可能です。
配線加工
電源・制御ケーブルのアセンブリに対応しております。
組立 その他
制御箱のアセンブリ他、各種電気機器に付随する組立作業を行っております。
その他、ツイスト加工、結束等、ご要望に応じて承ります。
取扱いケーブル
主な取扱いケーブルの種類
制御線
発電所、変電所、工場などの機器の遠隔操作や自動制御などの制御回路に使用されるケーブルです。
溶接用キャブタイヤケーブル
アーク溶接機の２次側に使用される、丈夫で柔軟なケーブルです。より柔軟性が高く取り回しがしやすいケーブルもご用意できます。

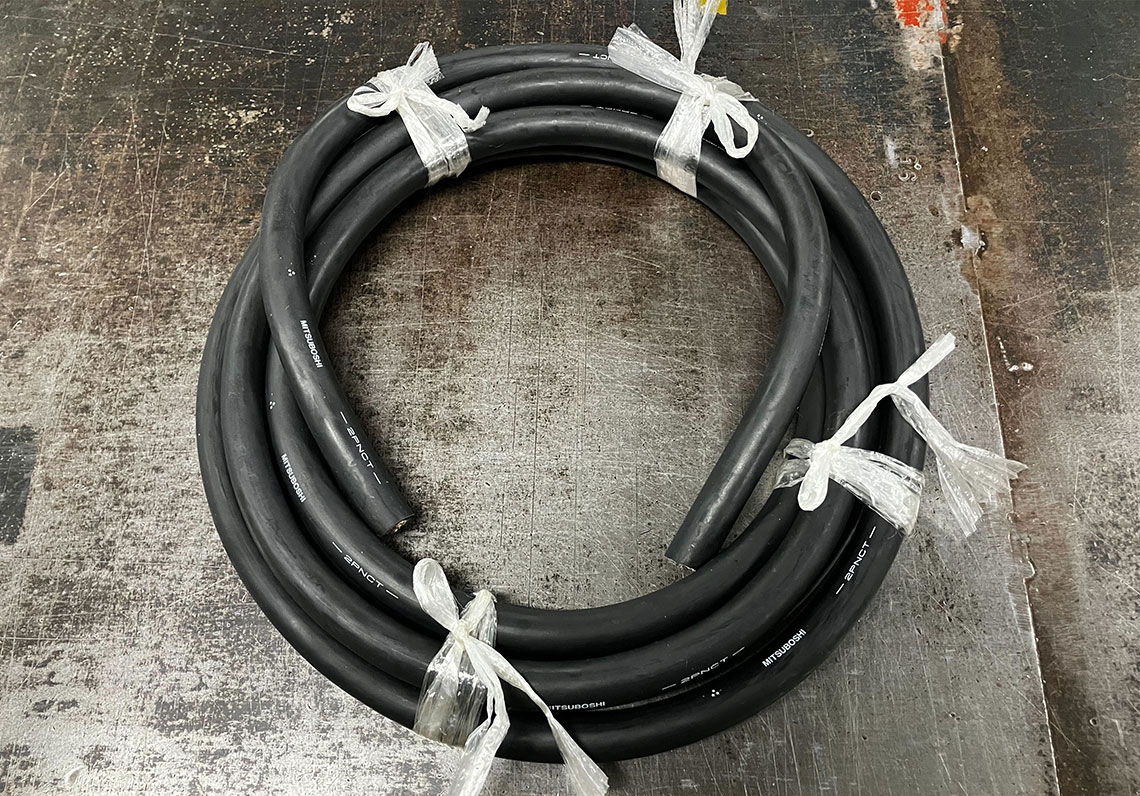

ゴムキャブタイヤケーブル（2PNCT）
通電状態のまま移動可能なケーブルです。600V以下の移動用電気機器または配線などに使用します。
ビニルキャブタイヤケーブル（VCT/VCTF）
絶縁体・シースにビニルを使用。柔軟性・耐水性・難燃性を有し、工事現場や工場の自動化設備など移動する機器の電源配線に広く使われます。
溶接用ガスホース・冷却用ホースetc.
各種ガスボンベと溶接器を繋ぐホースです。冷却用ホースは、冷却に用いる送水ホースになります。

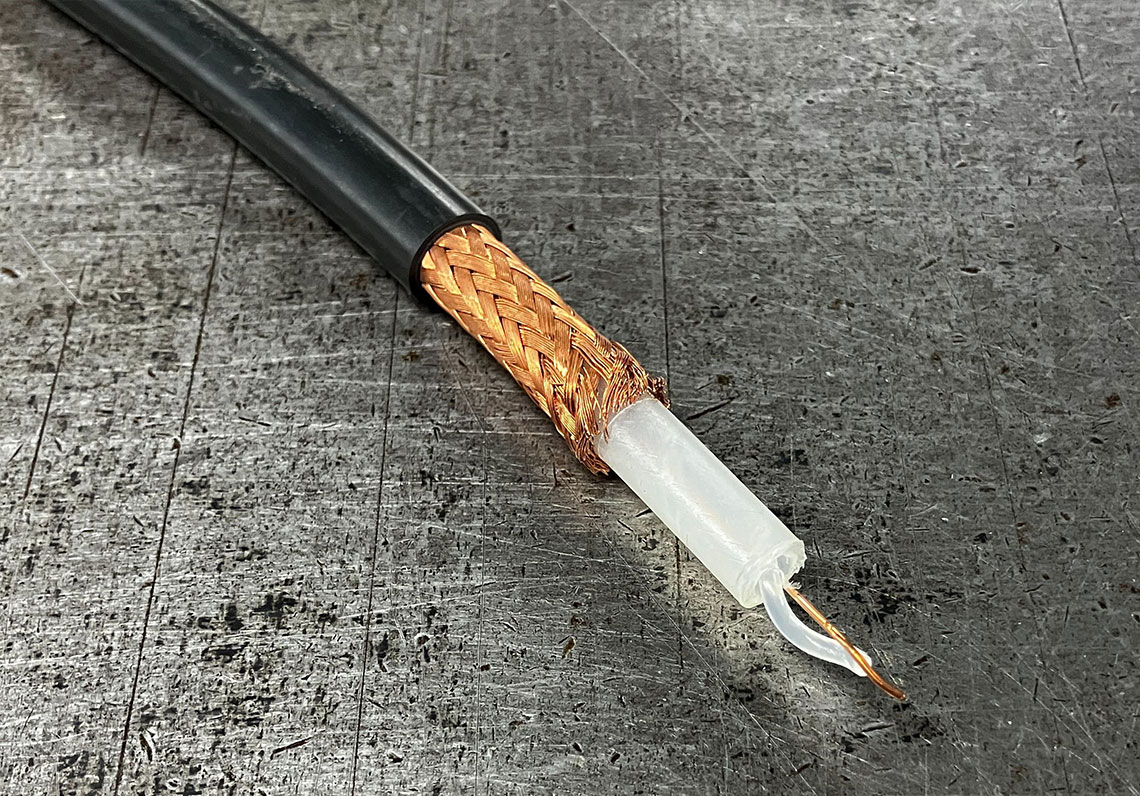

同軸ケーブル
同じ軸（同軸）上に層が重なっている構造により、外部ノイズの影響を受けにくく、高周波信号を安定して長距離伝送でき、テレビ放送、インターネット、無線通信など幅広い分野で利用されています。
ケーブルメーカー
株式会社三ツ星／富士電線工業株式会社／株式会社別処電線製造所／太陽ケーブルテック株式会社／株式会社フジクラ・ダイヤケーブル／コスモ・テック株式会社 等
型式
WCT / WPN-J / 2PNCT / PNCTF / WRCT / WNCT / VCTF / VCT / IV / KIV / SL2CT / MLFC / RGタイプ 等
対応電線サイズ（キャブタイヤケーブル）
0.5sq / 1.25sq / 2sq / 3.5sq / 5.5sq / 8sq / 14sq / 22sq / 38sq / 60sq / 70sq / 80sq / 100sq / 150sq / 180sq / 200sq / 250sq / 325sq
※電線の長さはご要望に応じて加工します。まずはご相談ください。
新製品も取扱い。お客様に最適なケーブルをご提案いたします。
弊社では各ケーブルメーカーの新製品を把握し、お客様に最適なケーブルをご提案しております。
例えば従来の溶接用キャブタイヤケーブルを、より柔らかく使いやすい新製品に置き換えることで、溶接現場での作業性が向上し、作業員の方の負荷を軽減することができます。
三ッ星の新製品「スーパースターソフト」溶接用ケーブルSX-WCTの使用例
アーク溶接機の2次側（⺟材側、⼿元側）で使用する溶接用ケーブル「スーパースターソフト」SX-WCT（RoHS2対応品）。
写真は弊社にて両端加工したサンプルです。
柔軟性⽐較
SX-WCTの特徴
- 可とう性に優れた導体構成と柔軟な被覆材を使⽤し、優れた耐久性と柔軟性を兼ね備えています。
- シースには、難燃性、耐候性、耐熱性のある軟質クロロプレンゴムを使⽤しています。※ 絶縁物の許容温度は75℃
取扱い端子・プラグ
端子・プラグメーカー
日本圧着端子（JST）／三立電器工業株式会社／DINSE Inc／HRS ヒロセ電機／冨士端子工業／TE Connectivity／JAE 日本航空電子工業株式会社／ニチフ端子工業／株式会社七星科学研究所／小峰無線電機株式会社
設備のご紹介
自動機械と手作業を組み合わせたフレキシブルな生産体制を敷いており、多品種小ロットの製品から自動機械対応による中ロット製品加工まで対応可能です。
作業の一部を動画でご紹介します
卓上型回転式電動ストリッパーでの皮むき
連動式巻取機で長尺巻取り／高精度シンプルカッターで切断
圧着工具での圧着作業
